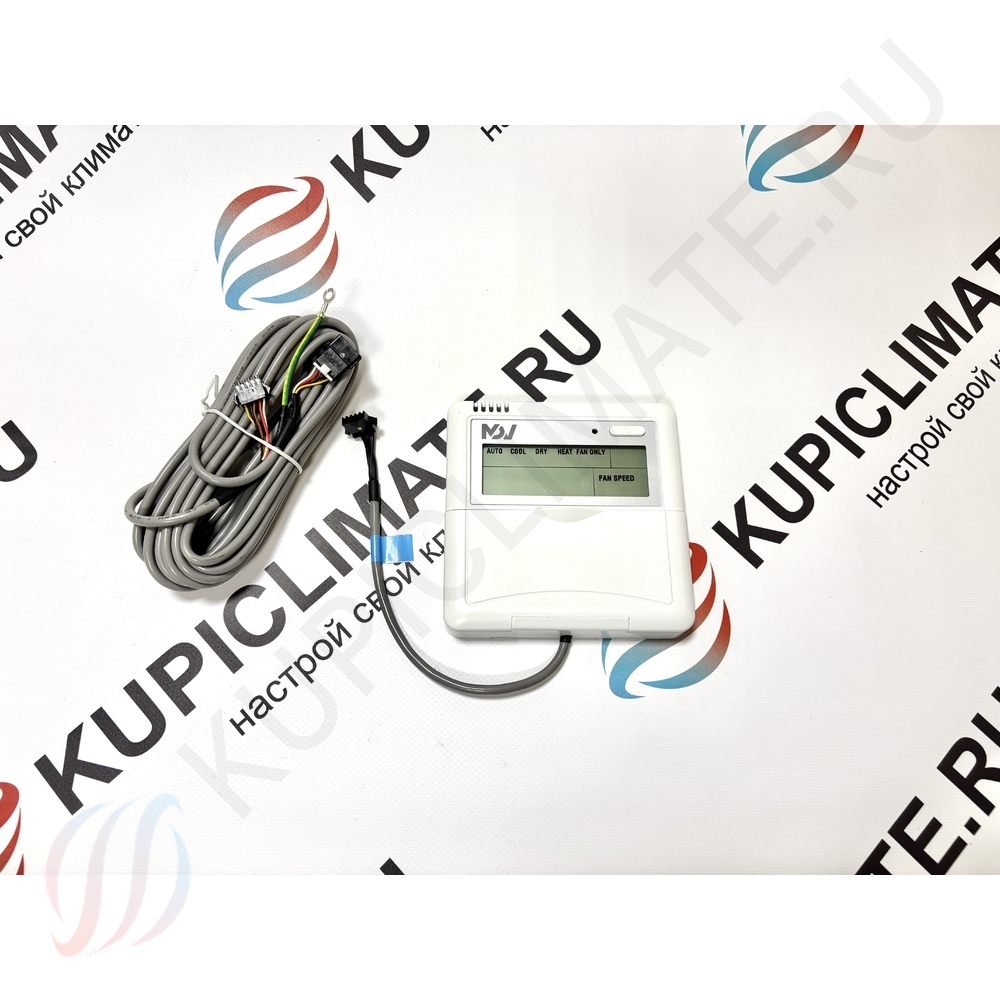

ПРОВОДНОЙ ПУЛЬТ УПРАВЛЕНИЯ KJR-12B

Особенности KJR-12B:

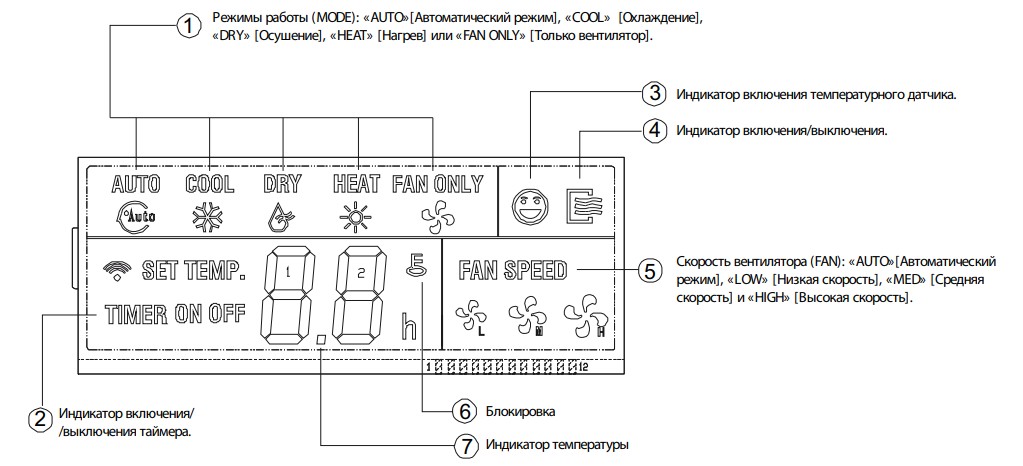

Дисплей: монохромный ЖК

Панель управления: кнопочный ввод

Напряжение питания: 5 В

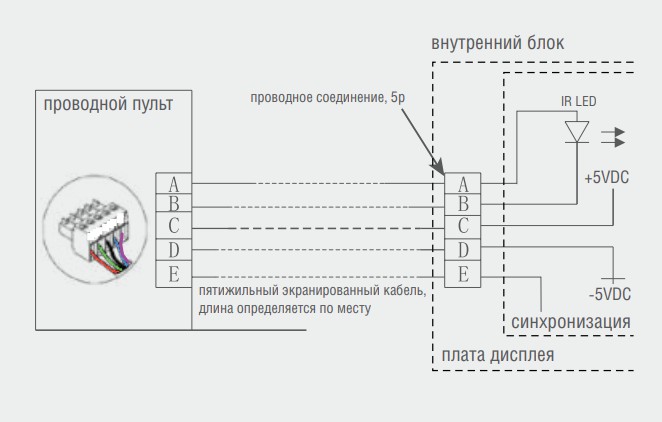

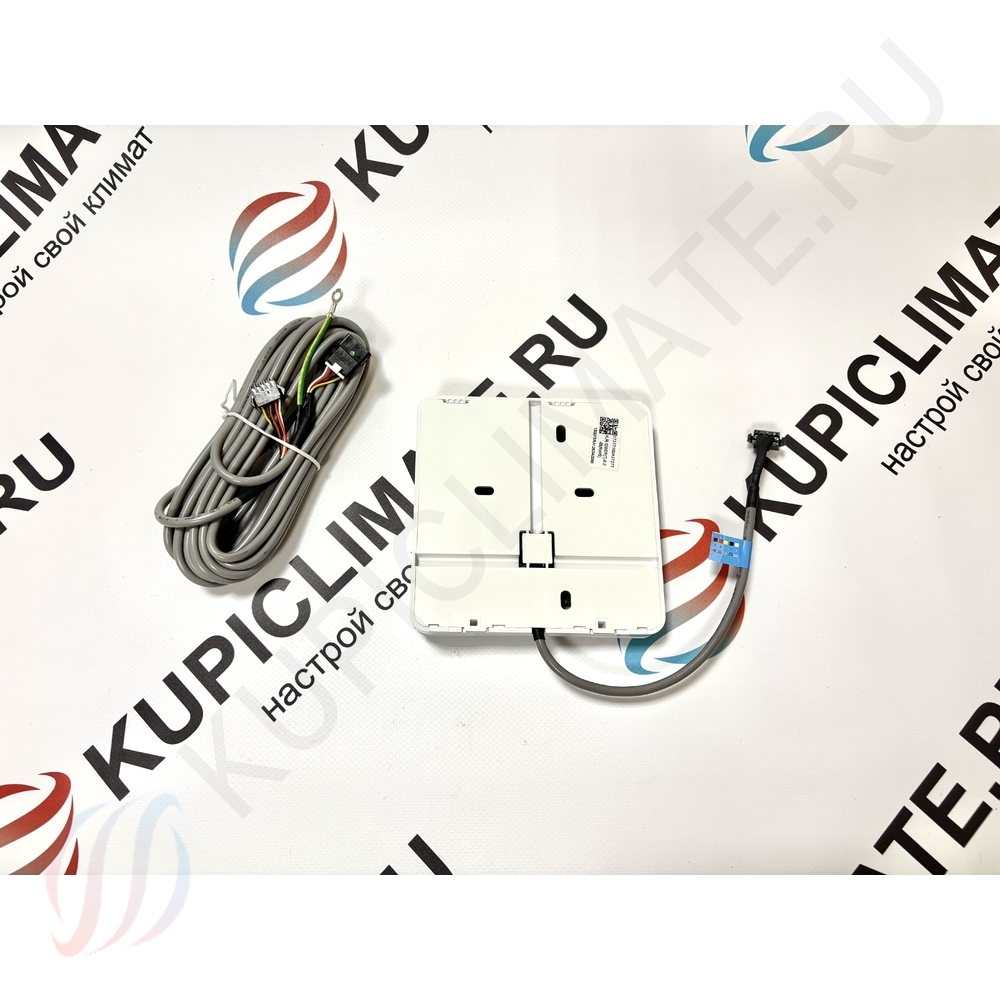

Длина кабеля: не более 20 метров

Сечение кабеля: 5×0,5 мм2

Количество подключений: можно подключить только один внутренний блок.

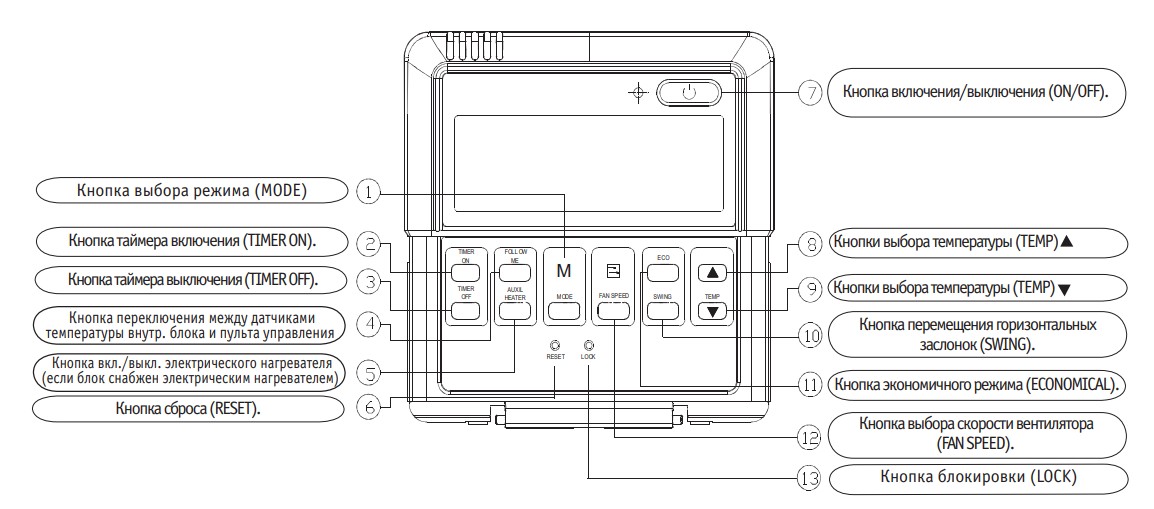

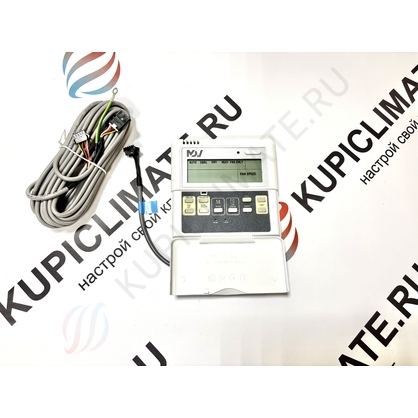

НАЗВАНИЯ И ФУНКЦИИ КНОПОК ПРОВОДНОГО ПУЛЬТА УПРАВЛЕНИЯ KJR-12B:

1. Кнопка выбора режима (MODE).

Кнопка используется для выбора режима работы кондиционера. При нажатии кнопки режимы работы чередуются в следующем порядке: AUTO [Автоматический режим] – COOL [Охлаждение] – DRY [Осушение] – HEAT [Нагрев] – FAN [Вентилятор].

ПРИМЕЧАНИЕ: Если система используется только для режима охлаждения, то режим нагрева отсутствует.

2. Кнопка включения таймера (TIME ON).

Для активизации таймера нажмите эту кнопку. При каждом нажатии кнопки время будет переводиться вперед на 0,5 часа. Если заданное время превысит 10 часов, то каждое нажатие будет увеличивать время на 1 час. Если вы хотите отменить установку таймера включения, то задайте с помощью таймера время 0.0.

3. Кнопка выключения таймера (TIME OFF).

Для активизации таймера нажмите эту кнопку. При каждом нажатии кнопки время будет переводиться вперед на 0,5 часа. Если заданное время превысит 10 часов, то каждое нажатие будет увеличивать время на 1 час. Если вы хотите отменить установку таймера выключения, то задайте с помощью таймера время 0.0.

4. Кнопка переключения между датчиками температуры внутреннего блока и пульта управления.

В режимах AUTO – COOL – HEAT нажать кнопку “Follow Me” при этом включится датчик температуры пульта управления и на дисплее отобразится температура в зоне нахождения пульта. При повторном нажатии кнопки датчик температуры пульта отключится и включится датчик внутреннего блока. На дисплее отобразится температура в зоне внутреннего блока.

5. Кнопка включения электрического нагревателя.

Эта кнопка используется, если во внутренний блок встроен электрический нагреватель.

6. Кнопка сброса Replace (RESET), (скрыта).

Для нажатия кнопки сброса используйте тонкий предмет диаметром около 1 мм, при этом все текущие установки сбрасываются и их

необходимо произвести заново.

7. Кнопка включения/выключения (ON/OFF).

При нажатии этой кнопки в состоянии OFF [Выключено] начинает светиться индикатор OPERATION [Работа] и проводной пульт управления переходит в режим ON [Включено], при этом передается информация о текущем режиме работы – температура, скорость вентилятора, таймер и т.п. При нажатии этой кнопки в состоянии ON индикатор OPERATION гаснет, одновременно с этим передается

сигнал выключения. Если были установлен таймер включения или выключения, то перед выключением проводной пульт управления

отменит эти установки.

8 (9). Кнопки выбора температуры (TEMP).

При нажатии кнопки увеличивается (уменьшается) задаваемая температура в помещении. При непрерывном нажатии кнопки задаваемая температура увеличивается (уменьшается) со скоростью 1°C за 0,5 секунды.

10. Кнопка перемещения горизонтальных заслонок (SWING).

При первом нажатии этой кнопки во время работы кондиционера включается функция перемещения жалюзи. При втором нажатии

этой кнопки функция перемещения выключается. (Наличие этой функции зависит от блока кондиционера).

11. Кнопка экономичного режима (ECONOMICAL).

При нажатии этой кнопки кондиционер переводится в экономичный режим, второе нажатие этой кнопки отменяет экономичный

режим. Этот режим подходит, например, для времени сна.

12. Кнопка выбора скорости вентилятора (FAN SPEED). Выберите этой кнопкой один из режимов работы вентилятора: «AUTO» [Автоматический режим], «LOW» [Низкая скорость], «MED» [Средняя скорость] и «HIGH» [Высокая скорость]. При каждом нажатии этой кнопки скорость будет циклически переключаться.

13. Кнопка блокировки (скрыта).

Эта кнопка нажимается тонким предметом с диаметром около 1 мм, при этом блокируются текущие установки. Для отмены режима

блокировки нажмите эту кнопку еще раз.

ЭКСПЛУАТАЦИЯ ПРОВОДНОГО ПУЛЬТА УПРАВЛЕНИЯ KJR-12B:

режим AUTO (автоматическая работа).

Подключите источник питания, при этом начнет мигать рабочая индикаторная лампочка внутреннего блока.

1. Нажимая кнопку MOD, выберите режим AUTO.

2. Используя кнопки и , задайте необходимую температуру (обычно это температура от 17°C до 30°C).

3. Нажмите кнопку ON/OFF, при этом засветится индикаторная лампочка внутреннего блока, воздушный кондиционер начнет работать в режиме AUTO, скорость вентилятора задается автоматически, а на дисплее будет светиться режим «AUTO». Если эту кнопку

нажать еще раз, то воздушный кондиционер выключится.

режим ECONOMICAL можно нажимать в режиме AUTO.

Режимы охлаждение/нагрев (в кондиционере, поддерживающем только охлаждение, режим нагрева не действует)/осушение/вентилятор.

1. Используя кнопку MODE, выберите режим «COOL» [Охлаждение], «DRY» [Осушение], «HEAT» [Нагрев] или «FAN ONLY» [Только

вентилятор].

2. Используя кнопки и , задайте необходимую температуру (обычно это температура от 17°C до 30°C).

3. С помощью кнопки FAN SPEED выберите скорость работы вентилятора: «AUTO» [Автоматический режим], «LOW» [Низкая скорость],

«MIDDLE» [Средняя скорость] и «HIGH» [Высокая скорость].

4. Нажмите кнопку ON/OFF, при этом засветится индикаторная лампочка внутреннего блока, кондиционер начнет работать в заданном режиме. Если эту кнопку нажать еще раз, то кондиционер выключится.

ПРИМЕЧАНИЕ: В режиме FAN температуру задавать нельзя; можно выполнить только пункты 1, 3 и 4. В режиме FAN не действует также кнопка экономичного режима.

РЕЖИМ ОСУШЕНИЯ KJR-12B:

1. Выберите кнопкой MODE режим осушения (DRY).

2. Используя кнопки задайте необходимую температуру (обычно это температура от 17°C до 30°C).

3. Нажмите кнопку ON/OFF, при этом засветится индикаторная лампочка внутреннего блока, кондиционер начнет работать в режиме осушения. Если эту кнопку нажать еще раз, то сплит-система выключится.

4. В режиме осушения кнопка регулировки скорости вентилятора и кнопка включения экономичного режима не действуют.

ТАЙМЕР KJR-12B:

Кнопкой TIME ON устанавливается время включения.

Кнопкой TIME OFF устанавливается время выключения.

УСТАНОВКА ВРЕМЕНИ ВКЛЮЧЕНИЯ KJR-12B:

1. Нажмите кнопку TIME ON, на пульте управления появится индикатор SETTING [Установка]; в области установки таймера появится индикатор HOUR [Часы] и ON [Включение]. Проводной пульт управления перейдет в режим установки времени включения.

2. Нажмите кнопку TIME ON еще раз и затем задайте необходимое время включения.

3. При нажатии этой кнопки время будет увеличиваться через 0,5 часа. По достижении времени 10 часов время будет изменяться через 1 час.

4. Спустя 0,5 секунды после установки времени проводной пульт передаст информацию о времени включения; установка таймера

завершена.

УСТАНОВКА ВРЕМЕНИ ВКЛЮЧЕНИЯ KJR-12B:

1. Нажмите кнопку TIME OFF, на пульте управления появится индикатор SETTING [Установка]; в области установки таймера появится

индикатор HOUR [Часы] и OFF [Выключение]. Проводной пульт управления перейдет в режим установки времени выключения.

2. Нажмите кнопку TIME OFF еще раз и затем задайте необходимое время выключения.

3. При нажатии этой кнопки время будет увеличиваться через 0,5 часа. По достижении времени 10 часов время будет увеличиваться

через 1 час.

4. Спустя 0,5 секунды после установки времени проводной пульт передаст информацию о времени выключения; установка таймера

завершена.

одновременная установка времени включения и выключения.

1. См. пункты 1 и 2 раздела, описывающего установку времени включения.

2. См. пункты 1 и 2 раздела, описывающего установку времени выключения.

3. Если при одновременной установке времени включения и выключения время достигает 10 часов, то время выключения всегда на

час позже, чем время включения.

4. Спустя 0,5 секунды после установки времени проводной пульт передаст информацию о времени выключения; установка таймера

завершена.

изменение времени установки таймера.

Чтобы изменить заданное время включения или выключения, нажмите еще раз для подтверждения кнопку таймера. Для отмены

времени включения и выключения таймера установите эти времена как 0.0.

ПРИМЕЧАНИЕ: Время выключения является относительным; оно берется по отношению к текущему времени работы кондиционера.

После установки времени включения и выключения кондиционера нельзя производить настройку текущего времени.
