Монтаж и установка воздушно-тепловых завес Тепломаш

Монтаж воздушно тепловой завесы играет ключевую роль в создании комфортного микроклимата помещения. Воздушные тепловые завесы Тепломаш требуют профессионального подхода к установке для обеспечения максимальной производительности. Правильная установка гарантирует эффективную защиту от холодного воздуха и сокращает затраты на отопление.

Для качественной установки компактной воздушно тепловой завесы необходимо учитывать несколько важных факторов: высоту монтажа, расположение относительно проема, качество крепежных элементов и правильность подключения электрических и гидравлических компонентов. Специалисты рекомендуют устанавливать воздушно тепловые завесы электрические строго горизонтально, используя уровень, чтобы обеспечить равномерное распределение воздушного потока. Кроме того, важно предусмотреть удобный доступ к устройству для проведения регулярного технического обслуживания и очистки.

При выборе оборудования необходимо учитывать особенности помещения и требования к микроклимату. Все тепловые завесы серии КЭВ различаются по типу источника тепла, что отражается в последней букве маркировки, а также по габаритам и мощности для различных типов проемов:

●     Воздушная тепловая завеса электрическая (КЭВ с маркировкой "Е", например, КЭВ-9П2021Е) - самый распространенный тип для помещений с ограниченным доступом к системе водоснабжения. Доступны модели для установки на высоте от 2 до 5 метров;

●     Водяная воздушно тепловая завеса (КЭВ с маркировкой "W", например, КЭВ-20П2111W) - подключается к системе центрального отопления, оптимальна для объектов с централизованным теплоснабжением;

●     Воздушно тепловые завесы без нагрева (КЭВ с маркировкой "А", например, КЭВ-П3131А) - универсальное решение для различных проемов, где требуется только воздушная защита.

Серия КЭВ включает модели разной производительности:

●     Компактные модели для дверных проемов высотой до 2,5 метров;

●     Средние модели для входных групп высотой до 3,5 метров;

●     Промышленные модели для ворот и проемов высотой до 5 метров.

При подборе модели важно учитывать не только тип нагрева, но и такие параметры как ширина проема, высота установки и интенсивность эксплуатации помещения.

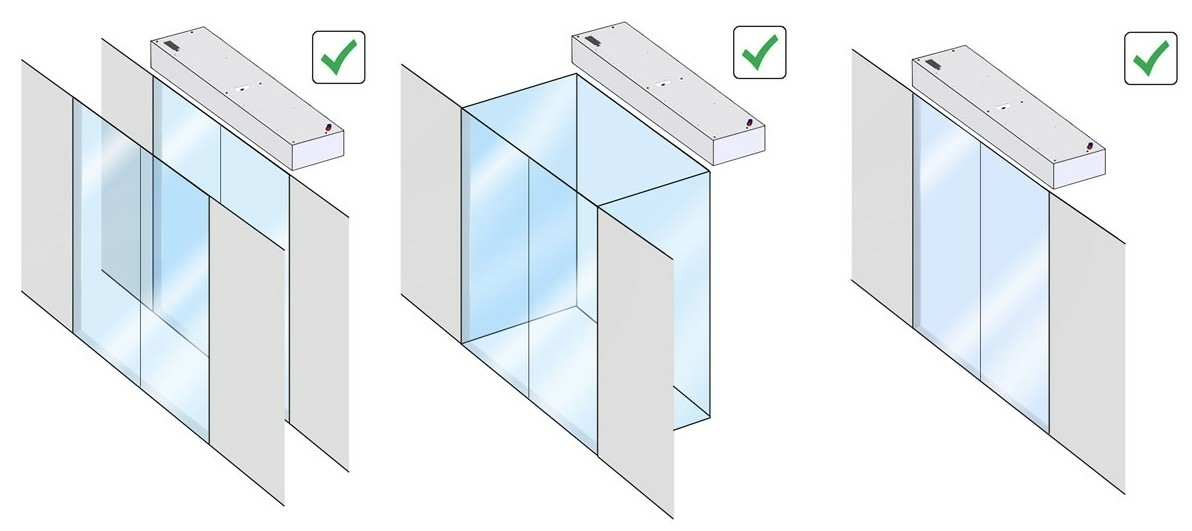

Каждый тип оборудования имеет свои преимущества и особенности монтажа. В зависимости от места установки выделяют:

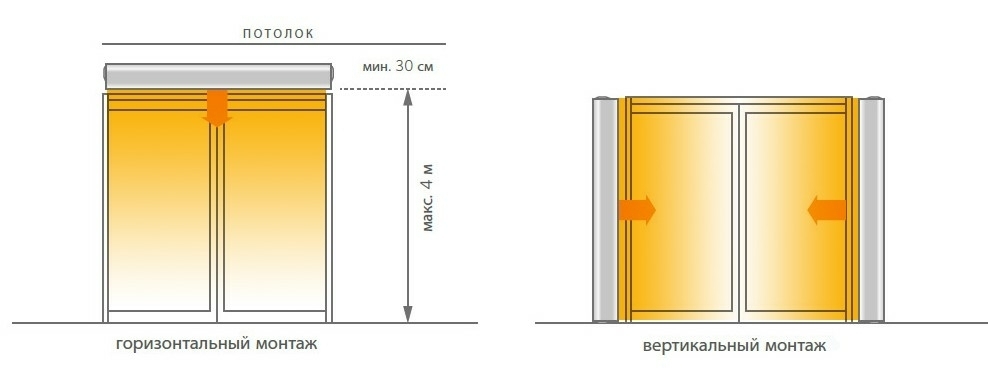

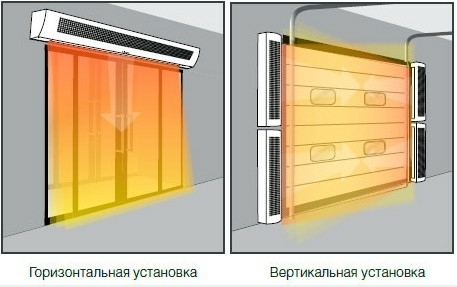

●     Горизонтальные завесы - монтаж над дверным проемом;

●     Воздушно тепловая завеса вертикальная - установка сбоку от проема;

●     Встраиваемые модели - интегрируются в подвесной потолок;

●     Универсальные завесы - допускают различные варианты размещения.

Выбор метода монтажа определяется спецификой архитектурного решения помещения и эксплуатационными характеристиками устанавливаемого оборудования.

Процесс установки включает следующие этапы:

●     Определение и маркировка монтажных позиций;

●     Монтаж опорных конструкций;

●     Фиксация основного блока тепловой завесы;

●     Осуществление подключения к источнику электропитания или теплоносителю.

Для обеспечения максимальной эффективности работы оборудования рекомендуется проводить регулярное техническое обслуживание согласно графику. Также важно учитывать оптимальную высоту установки завесы для создания наиболее эффективного воздушного барьера.

●     Установка пульта управления воздушно тепловой завесы;

●     Проверка режимов работы;

●     Регулировка воздушного потока.

Перед началом монтажа необходимо внимательно изучить технические параметры выбранной модели. Основные параметры для выбора оборудования:

●     Скорость воздушного потока: 7-12 м/с;

●     Максимальная высота установки: до 5 метров;

●     Температура нагрева воздуха: до +50°С;

●     Уровень шума: 54-65 дБ;

○     Проверка комплектации;

○     Осмотр места монтажа;

○     Подготовка инструментов.

●     Расход воздуха: от 1000 до 8000 м³/час;

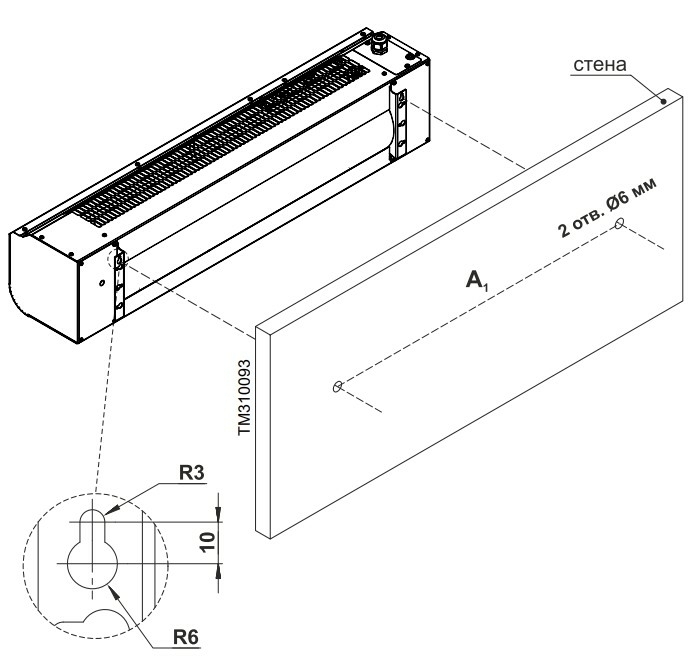

○     Разметка точек крепления;

○     Установка кронштейнов;

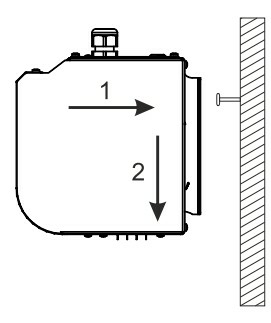

○     Закрепление корпуса завесы;

○     Подключение к электросети или системе отопления.

Степень защиты оборудования соответствует стандарту IP21.

Этапы настройки включают:

●     Интеграция пульта управления воздушно тепловой завесы в систему;

●     Тестирование функциональных возможностей устройства;

●     Настройка интенсивности воздушных потоков для достижения оптимальной производительности.

Тщательный анализ и соответствие технических параметров специфике объекта гарантирует эффективное функционирование системы в заданных условиях применения.

Процесс инсталляции воздушно тепловой завесы Тепломаш предполагает строгое следование технологическому регламенту:

1. Предварительная подготовка:

●     Инвентаризация комплектующих элементов;

●     Обследование зоны установки;

●     Комплектация необходимого инструментария;

●     Анализ прочностных характеристик опорных конструкций.

1. Реализация монтажных операций:

●     Нанесение монтажной разметки;

●     Фиксация монтажных креплений;

●     Позиционирование основного блока;

●     Интеграция в энергетическую или тепловую систему;

●     Установка запорных элементов для гидравлических моделей.

1. Пусконаладочные мероприятия:

●     Монтаж пульта управления воздушно тепловой завесы;

●     Диагностика эксплуатационных режимов;

●     Калибровка воздушных параметров;

●     Конфигурация температурного контроллера.

Качественное выполнение каждой операции является обязательным условием для соответствия техническим стандартам производителя и гарантии надежной эксплуатации оборудования.

Воздушно тепловая завеса Тепломаш КЭВ различной мощности требует особого подхода к установке. Рассмотрим основные модели:

●     Воздушно тепловая завеса 3 кВт - подходит для небольших входных групп, потребление тока 14.6А;

●     Воздушно тепловая завеса 6 кВт - оптимальна для стандартных дверных проемов, потребление тока 29.2А, при подключении на 3 фазы - 10А;

●     Модели серии КЭВ 6П2211Е - требуют усиленного крепления, максимальный ток 29.2А;

●     Серия КЭВ 6П2221Е - универсальное решение для различных типов проемов;

●     КЭВ 12П3041Е - для помещений с повышенными требованиями к тепловой защите.

Выбор конкретной модели зависит от размеров проема и требуемой тепловой мощности.

Безопасная эксплуатация воздушно тепловых завес требует соблюдения следующих требований к электропитанию:

●     Напряжение питания: 380В/220В;

●     Частота тока: 50 Гц;

●     Наличие заземления: обязательно;

●     Автоматические выключатели: тип С;

●     Сечение кабеля: от 1.5 до 4 мм²;

●     Степень защиты электрических компонентов: IP21.

Соблюдение электрических параметров обеспечивает безопасную и надежную работу оборудования. При монтаже необходимо учитывать, что все электрические соединения должны выполняться квалифицированным персоналом в соответствии с действующими нормативами по электробезопасности. Регулярная проверка состояния электрических подключений и своевременное обслуживание автоматики защиты позволяет предотвратить возможные неисправности и продлить срок службы оборудования.

Управление воздушно тепловой завесой осуществляется через специальный пульт, который позволяет регулировать:

●     Режимы обогрева;

●     Скорость воздушного потока;

●     Температурные параметры;

●     Таймер работы;

●     Режим вентиляции без нагрева.

Для моделей с водяным теплоносителем важно обеспечить правильное подключение к системе отопления. Воздушно тепловая завеса с водяным нагревом требует монтажа дополнительной запорной арматуры и регулирующих узлов.

При установке водяных завес особое внимание следует уделить гидравлическим характеристикам. Для водяных завес необходимо учитывать:

●     Максимальное давление воды: 1.2 МПа;

●     Температура теплоносителя: до 150°С;

●     Расход воды: от 0.2 до 2.5 м³/час;

●     Диаметр подключения: DN15-DN32;

●     Падение давления: 3-11 кПа;

●     Необходимость установки фильтров механической очистки.

Правильный расчет гидравлических параметров обеспечивает оптимальную теплоотдачу оборудования.

Для обеспечения длительной и безопасной эксплуатации необходимо соблюдать следующие требования:

●     Соблюдение технических параметров электросети;

●     Обеспечение свободного доступа для обслуживания;

●     Учет направления открывания дверей;

●     Соблюдение минимальных расстояний до потолка и стен;

●     Проверка прочности монтажной поверхности;

●     Использование виброизолирующих креплений при необходимости.

Соблюдение требований к монтажу гарантирует надежную работу оборудования.

Завершающим этапом установки является комплексная проверка работоспособности оборудования. После завершения установки необходимо провести проверку:

●     Надежности креплений;

●     Правильности электрических соединений;

●     Работоспособности всех режимов;

●     Отсутствия посторонних шумов;

●     Равномерности воздушного потока;

●     Функционирования системы управления.

Качественный монтаж обеспечивает длительную и надежную работу оборудования. При выборе модели важно учитывать мощность воздушно тепловой завесы и особенности помещения, где планируется установка. Срок службы правильно установленного оборудования составляет не менее 7 лет при условии регулярного обслуживания. Для поддержания оптимальной производительности рекомендуется проводить сезонное обслуживание и профилактические осмотры.
